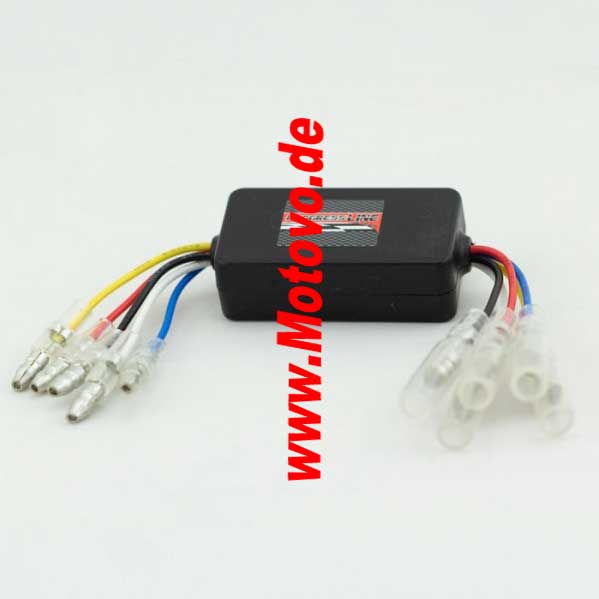

Tagfahrlicht-Kontroll-Box
- Stck
- Verwendung: Vorne
- Funktion: Scheinwerfer an / PL aus | Scheinwerfer aus / PL an
- Kabellänge: cm
- Material: ABS
- Maße: L 43 x B 22 x H 11 mm
Kabelbelegung:
Eingang | Rundstecker männlich
Blau = Abblendlicht + | optionaler Schalter 271278 / 286538
Gelb = Fernlicht +
Schwarz = Masse -
Rot = gesch.+
Weiss = Standlicht +
Ausgang | Rundstecker weiblich
Blau = Abblendlicht +
Gelb = Fernlicht +
Schwarz = Masse -
Rot = Tagfahrlicht +
Weiss = Standlicht +
